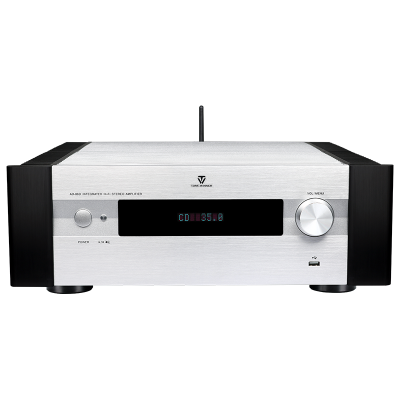

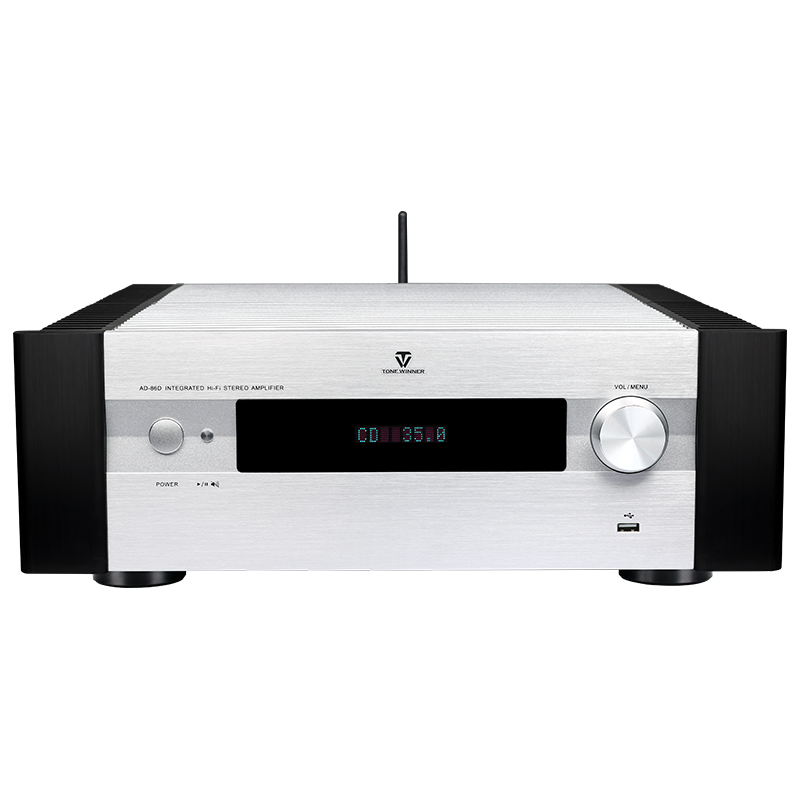

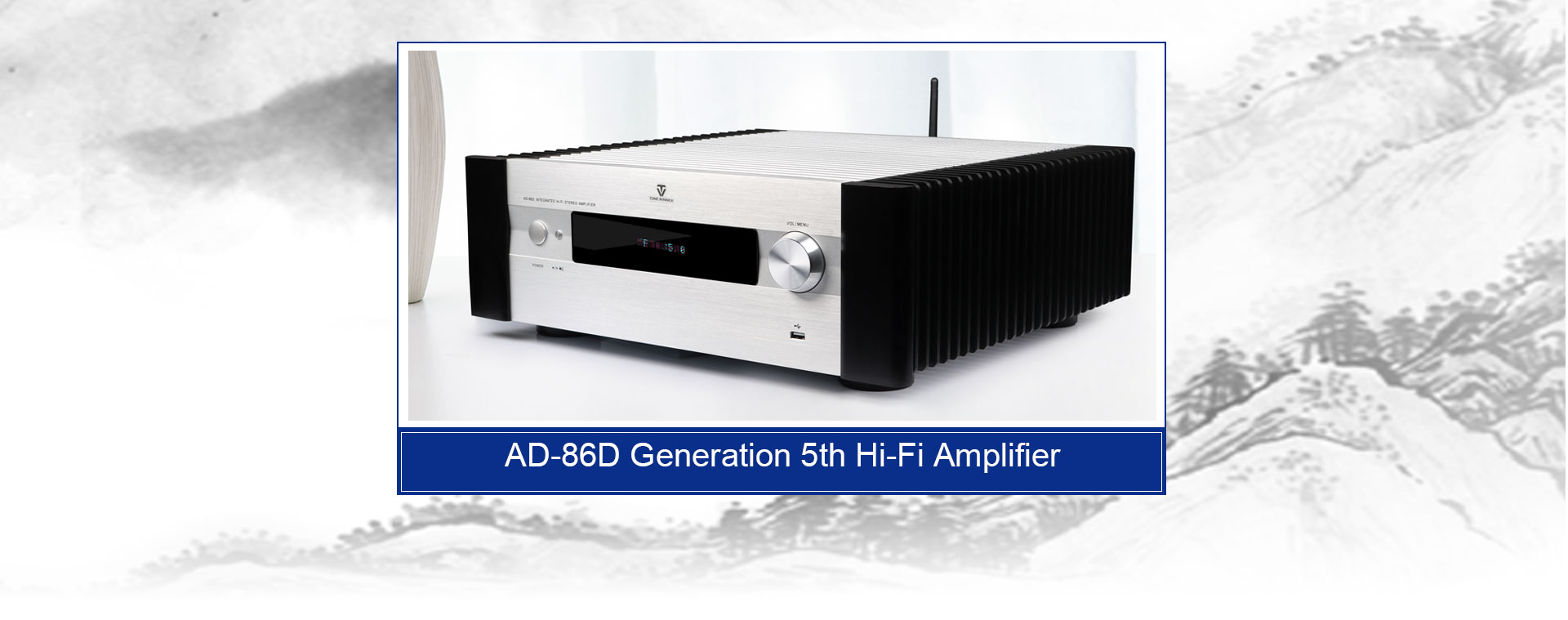

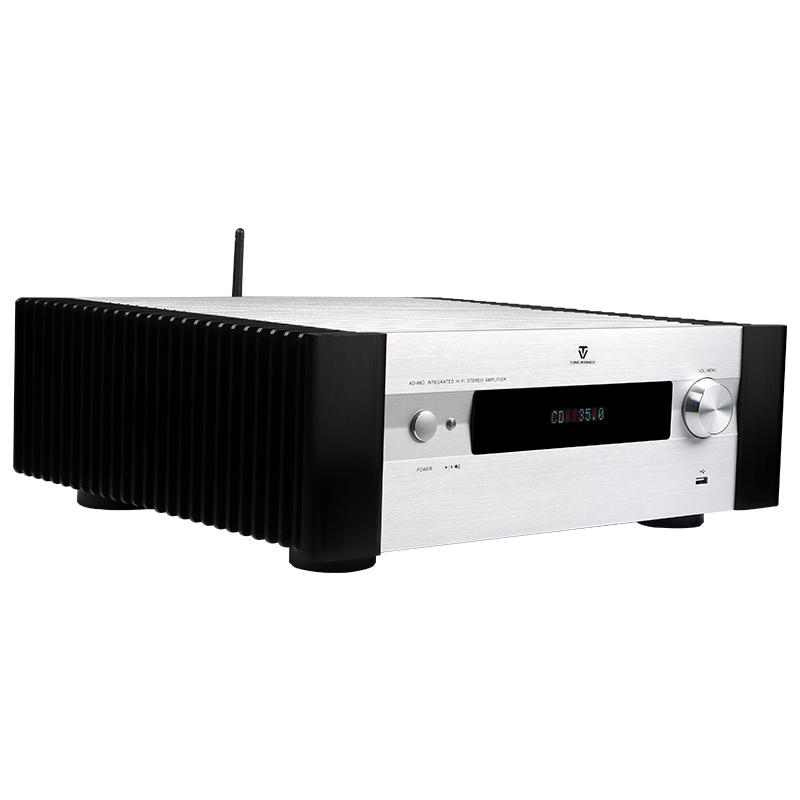

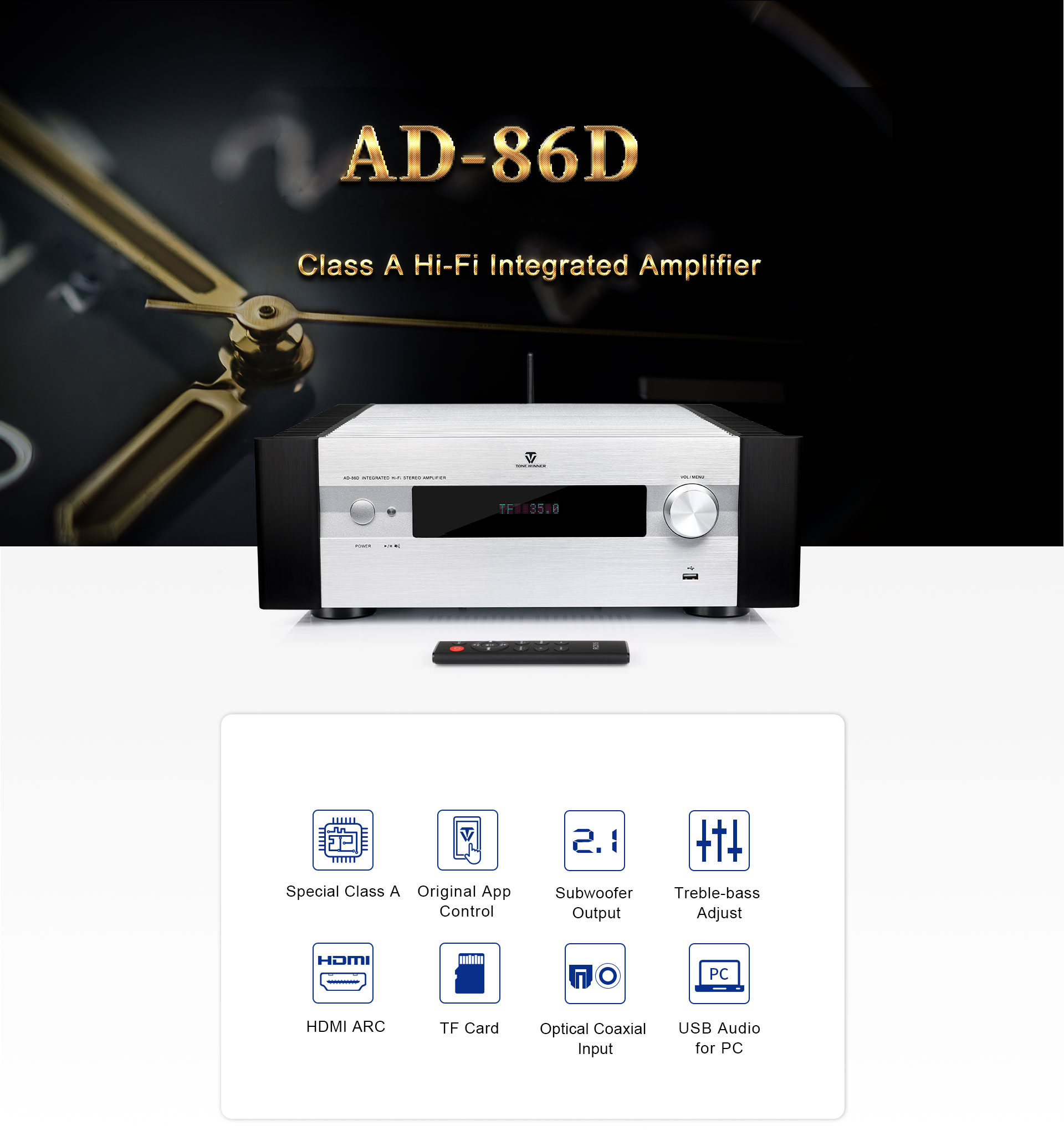

АД-86Д
Hi-Fi интегральный усилитель класса А
Чтобы удовлетворить спрос современного дома на высококачественную и модную продукцию, Tonewinner разработала новое поколение продуктов HIFI. AD-86D HI-FI является одним из этих продуктов, который представляет собой новое поколение Hi-Fi усилителей среднего класса, чтобы удовлетворить спрос молодых любителей звука на модный внешний вид и изысканный звук. Компания Tonewinner, входящая в десятку ведущих аудиобрендов Китая, имеет более чем 30-летний опыт разработки и производства акустической продукции. Как оригинальный поставщик, Tonewinner всегда тепло приветствует дистрибьюторов, партнеров и клиентов по всему миру.
Модель
AD-86Dканалы
2.0Сила
2*120WГВт
23KGАД-86Д
Hi-Fi интегральный усилитель класса А
История обновлений поколения

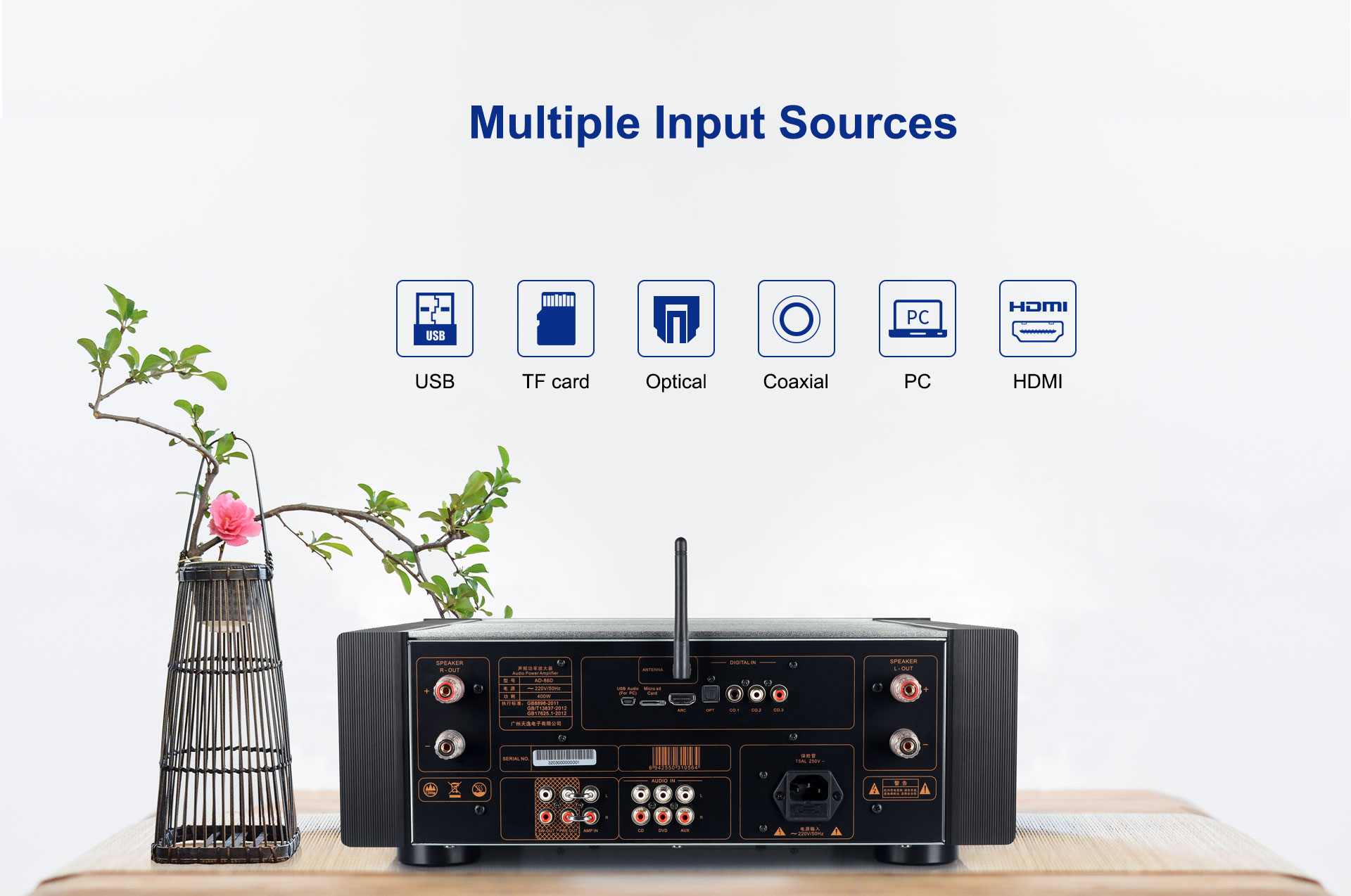

Несколько источников ввода

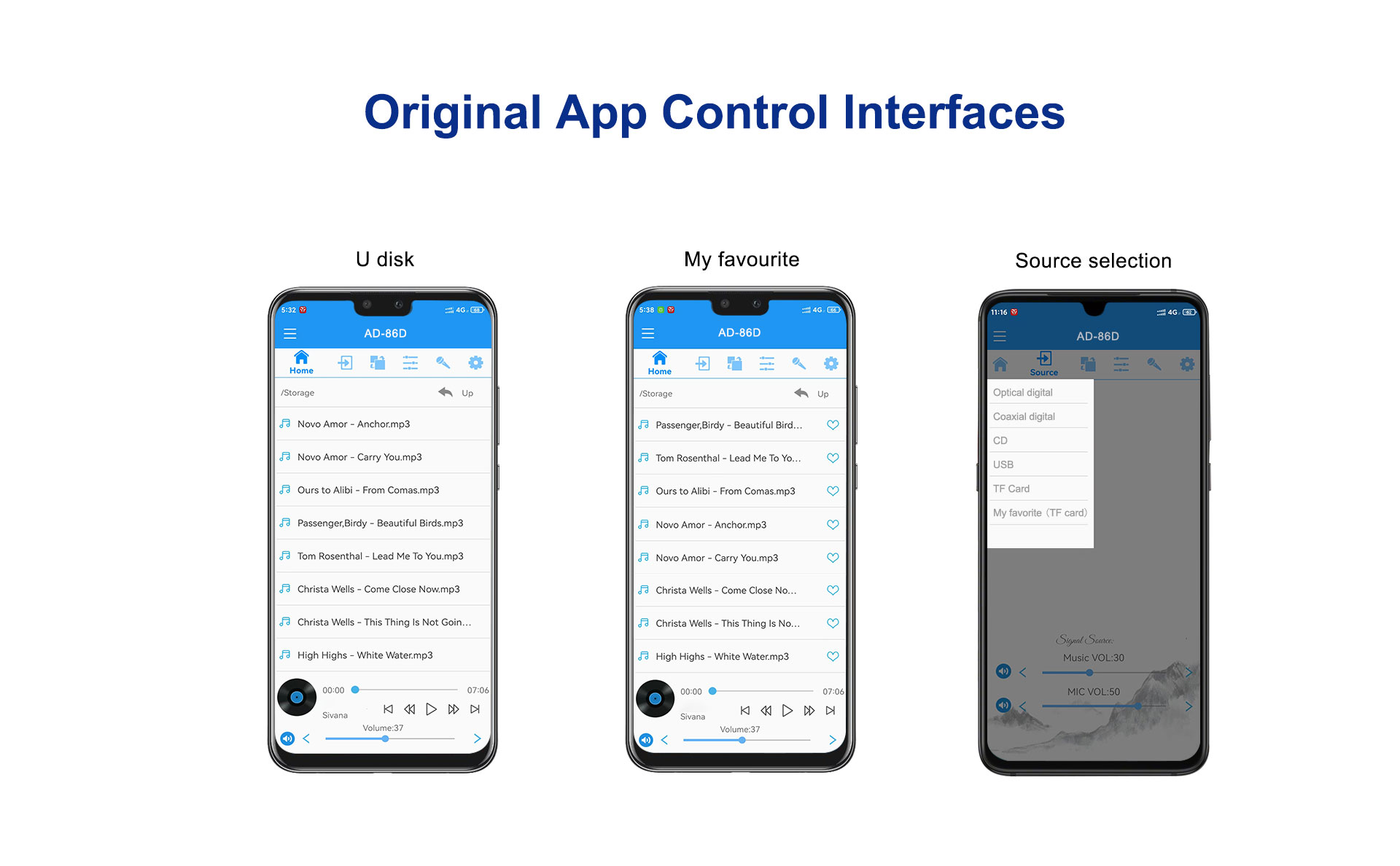

Оригинальные интерфейсы управления приложениями

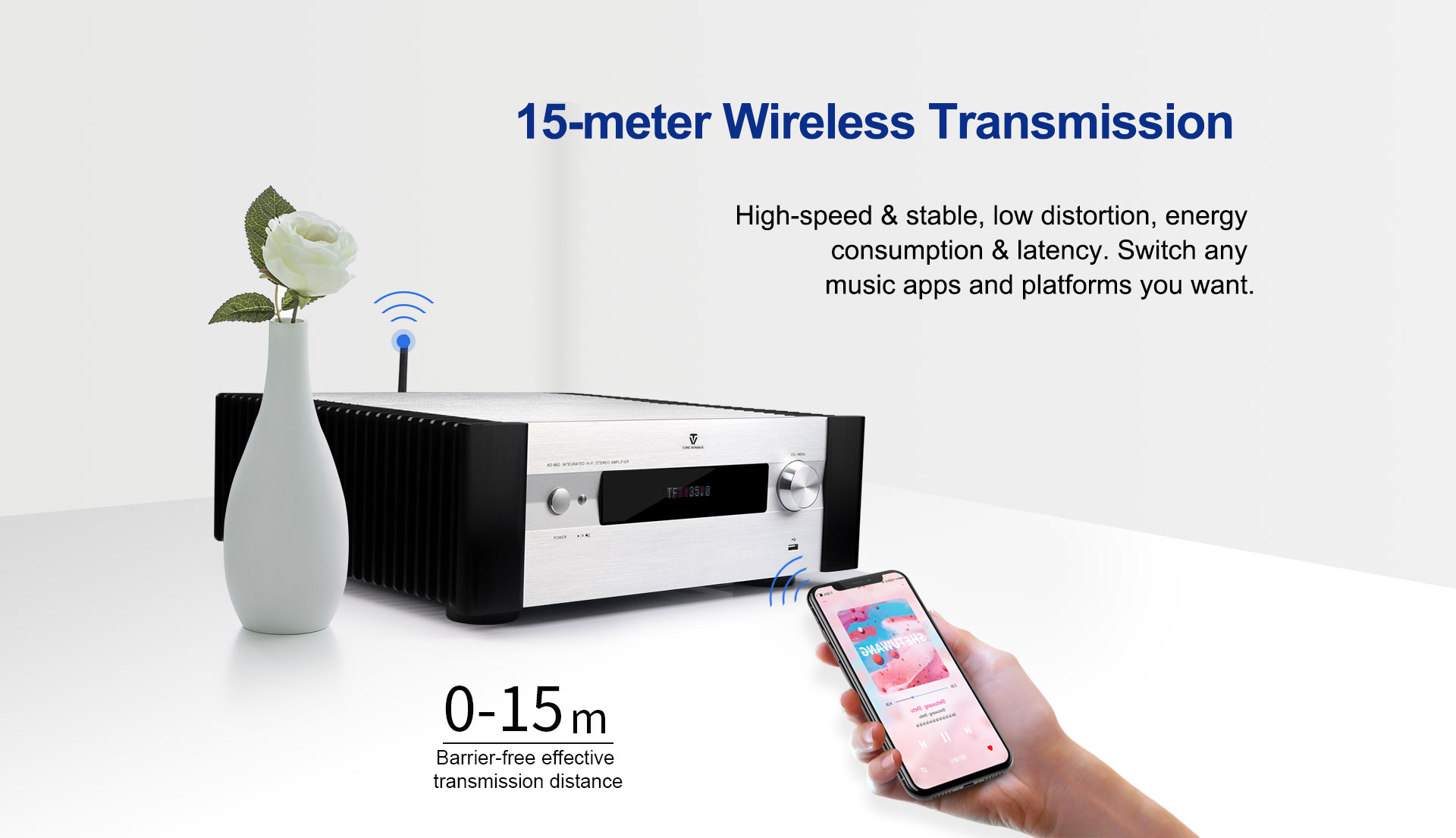

15-метровая Bluetooth-передача
Высокая скорость и стабильность, низкий уровень искажений, энергопотребление и задержка.
Переключайтесь на любые музыкальные приложения и платформы.
128G для звукового эффекта без потерь
Поддержка USB-диска 128G и TF-карты, поддержка форматов APE, FLAC, WAV, MP3, WMA.

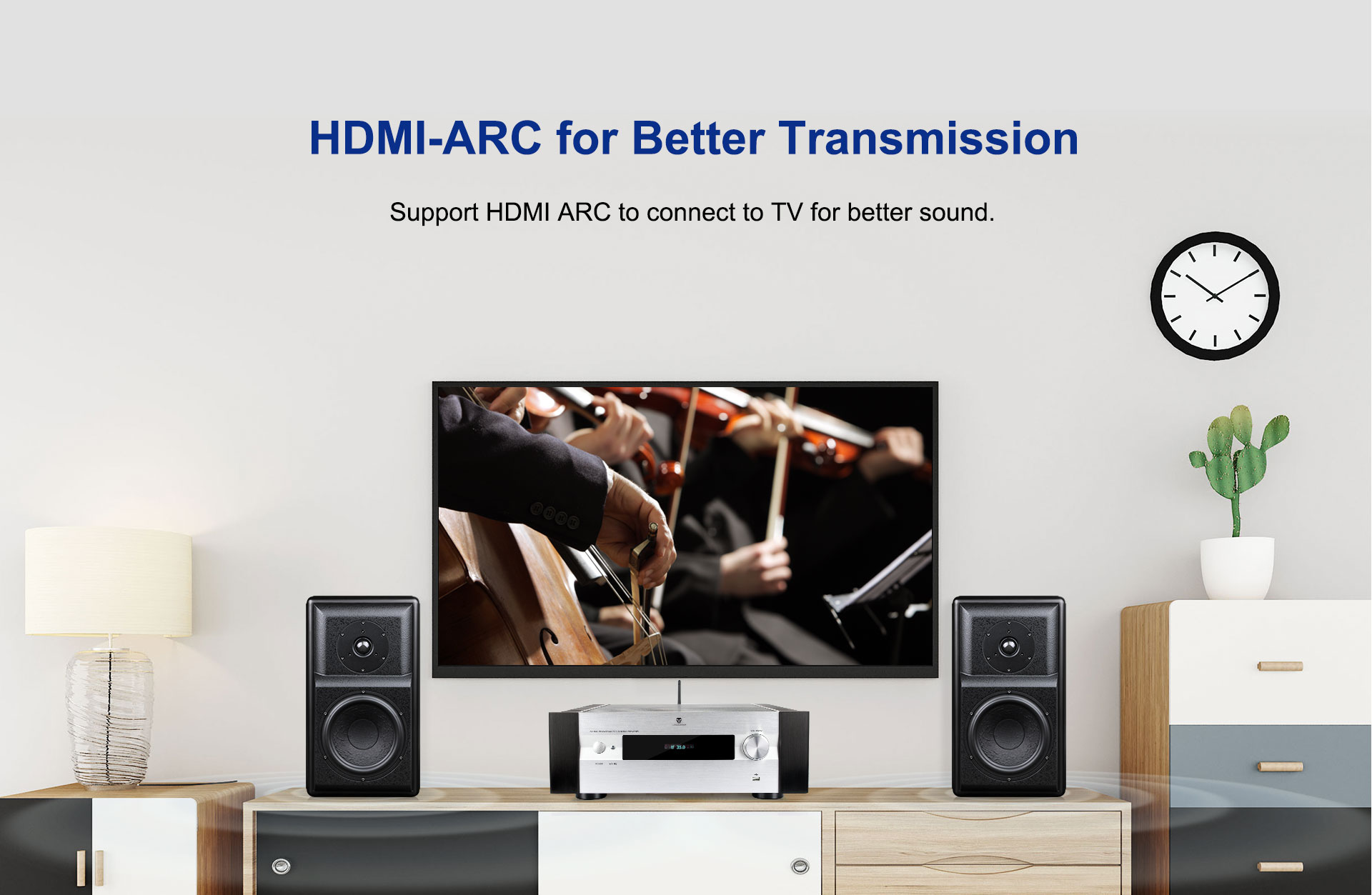

HDMI-ARC для лучшей передачи
Поддержка HDMI ARC для подключения к телевизору для лучшего звука.

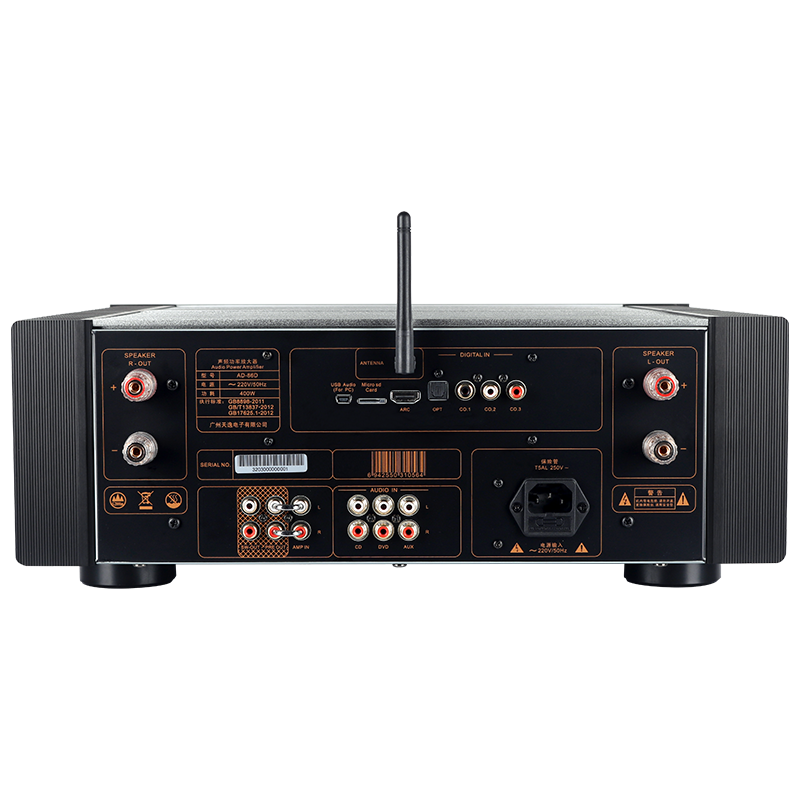

Несколько вариантов подключения
1-канальный USB-аудио для ПК, 1-канальный оптический вход и 3-канальные коаксиальные входы, поддерживающие формат PCM 192 кГц/24 бит для цифровых устройств.
Одноступенчатый интегрированный усилитель и переключатель усилителя
Гнезда PRE OUT и AMP IN соединены короткозамкнутым кольцом для передачи сигналов этого устройства и превращения его в интегрированный усилитель. Отсоедините кольцо короткого замыкания, и вы получите независимый усилитель, поэтому входные сигналы могут проходить через разъем «AMP IN».
Сабвуфер Регулировка высоких частот
Многокамерная внутренняя компоновка
Зоны подачи питания, ввода, накопления энергии, а также левого и правого каналов усиления разделены на камеры, чтобы уменьшить интерференцию свободной электромагнитной волны.
Hi-Fi схемотехника
Часть предварительного усилителя использует высококачественный операционный усилитель, а часть усилителя использует типичную дифференциальную усилительную схему с несимметричным входом и двусторонним выходом, которая имеет низкий входной шум и значительно улучшает коэффициент усиления по напряжению.
Усилительная схема с общей базой используется для улучшения характеристик схемы, а после температурной компенсации и части увеличения тока выходная схема усиления обеспечивает мощную поддержку для приведения в действие динамиков для вывода звука.
Конденсатор фильтра высокой емкости
6 настраиваемых фильтрующих конденсаторов общей емкостью 57 400 мкФ обеспечат надежную поддержку.
Тороидальный трансформатор высокой мощности
В качестве источника питания работает кольцевой трансформатор мощностью 400 ВА.
и обеспечивает высокую мощность для привода всей машины.
Чип декодирования ЦАП AD-1955
Он поддерживает 24-битные аудиоданные PCM с частотой дискретизации до 192 кГц.
и около 120 дБ SNR/DNR (без приглушения) при частоте дискретизации 48 кГц
(A-взвешенный) с зависимым цифровым фильтром и цифро-аналоговым преобразователем.
Гибкий последовательный порт ввода данных обеспечивает бесклеевое соединение.
на различные устройства, а также уменьшает количество ошибок при декодировании.
Мощный транзистор Toshiba
В общей сложности восемь мощных транзисторов Toshiba TTC-5200/TTA1943 работают вместе, чтобы обеспечить яркие высокие частоты, аналитические средние частоты и звуковые басы.
Операционный усилитель OPA1678
Он принимает девять дополнительных усилителей OPA1678 от
Компания TI сформирует полный баланс усилителей
структура для придания аналитического и теплого звука.
Подробности
|
Параметры
|
SNR: ≥ 96 дБ (A-взвешенный, E = 1 В) |
| Диапазон частот: 20 Гц-60 кГц (+1/-3 дБ) |
|
| THD: ≤0,05% (1 кГц, нормальная работа) |
|
| Выходная мощность: 120 Вт*2 Rms/8 Ом (THD=1%, 1 кГц) |
|
| Номинальное сопротивление: 4~8 Ом |
|
| Усиление: 42 дБ |
|
| Входное сопротивление: 10 кОм |
|
| Вес: 18,5 кг, Вес: 23 кг | |
| Напряжение питания: ~ 220 В (50 Гц) |
|

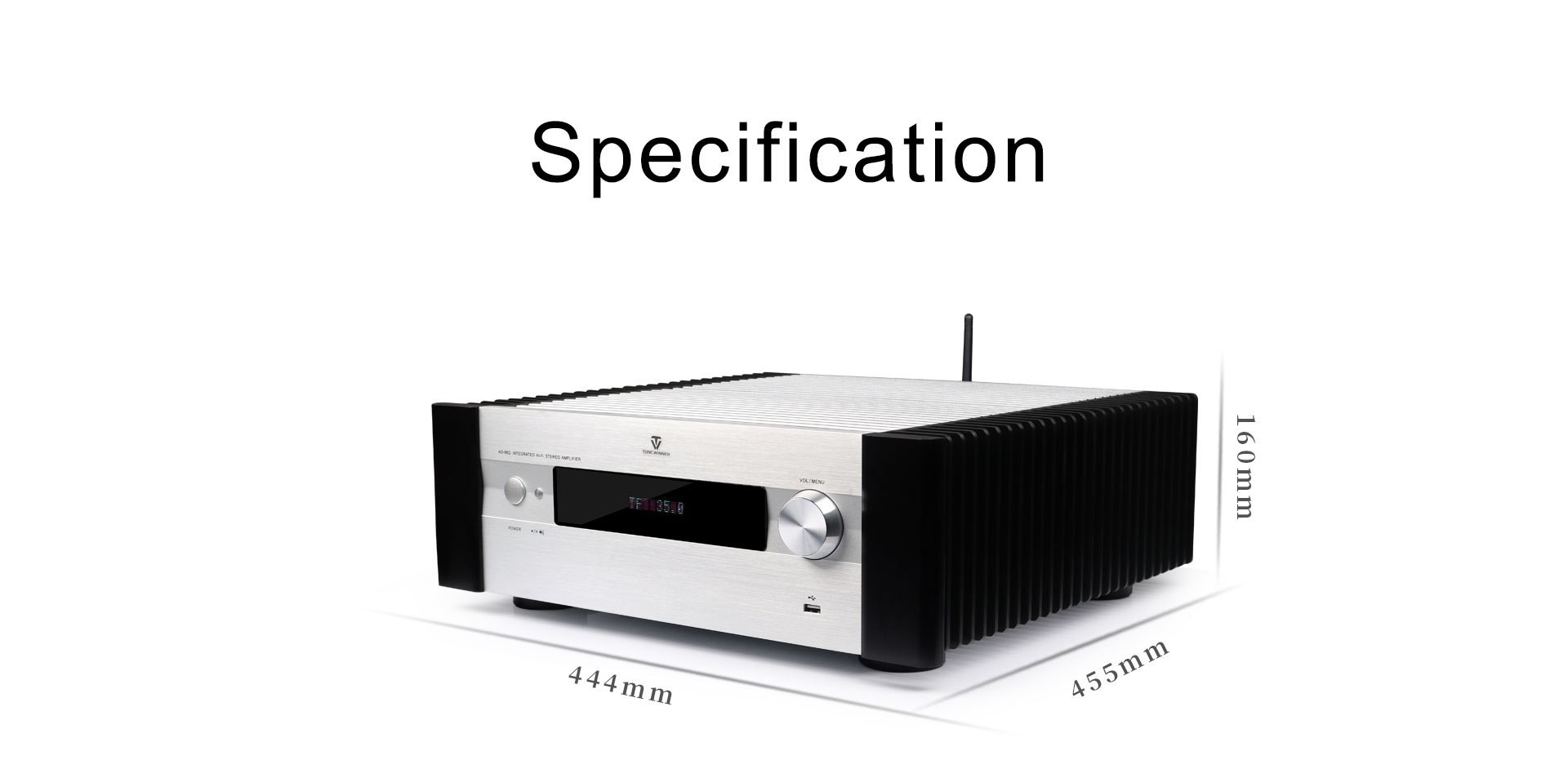

| Габаритные размеры: 444x455x160 мм |
|
| Потребляемая мощность устройства: 400 Вт/8 Ом |
|
АД-86Д
|
каналы
|
|
<0,05% (1 кГц, нормальное рабочее состояние)
|
ОСШ
|
|
120 Вт (8 Ом, один канал, 1 кГц, THD = 1%)
|
Частотные характеристики
|
|
8 Ом
|
Удельное потребление
|
|
42 дБ
|
Входное сопротивление
|
|
4 ~ 8 Ом
|
СЗ
|
|
444*413*66мм
|
Аксессуары
|
Чтобы удовлетворить спрос современного дома на высококачественную и модную продукцию, Tonewinner разработала новое поколение продуктов HIFI. AD-86D HI-FI является одним из таких продуктов, который представляет собой новое поколение Hi-Fi усилителей среднего класса для удовлетворения потребностей молодых любителей аудио в модном внешнем виде и изысканном звуке.

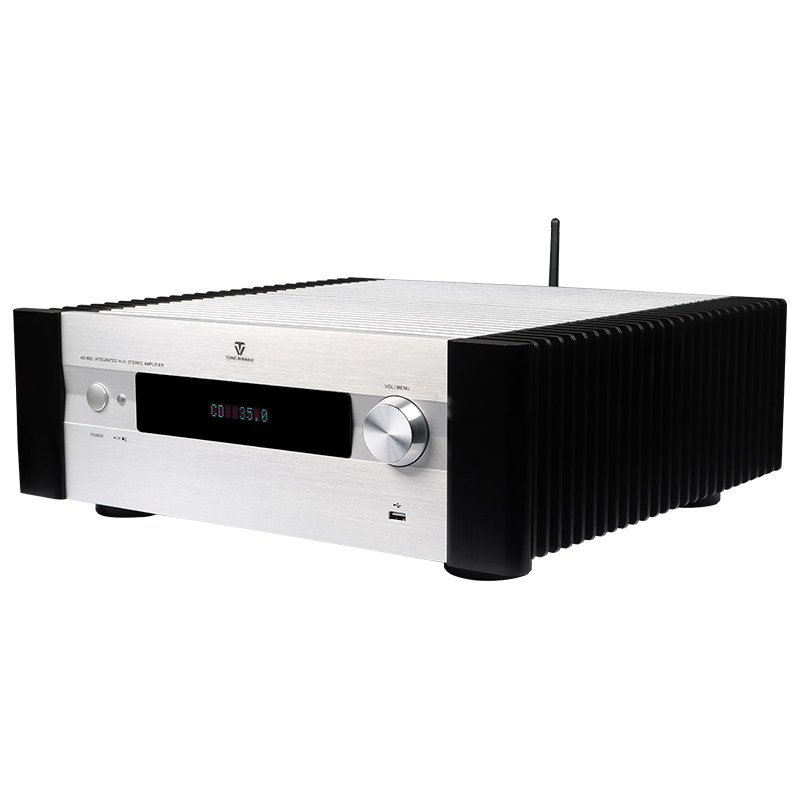

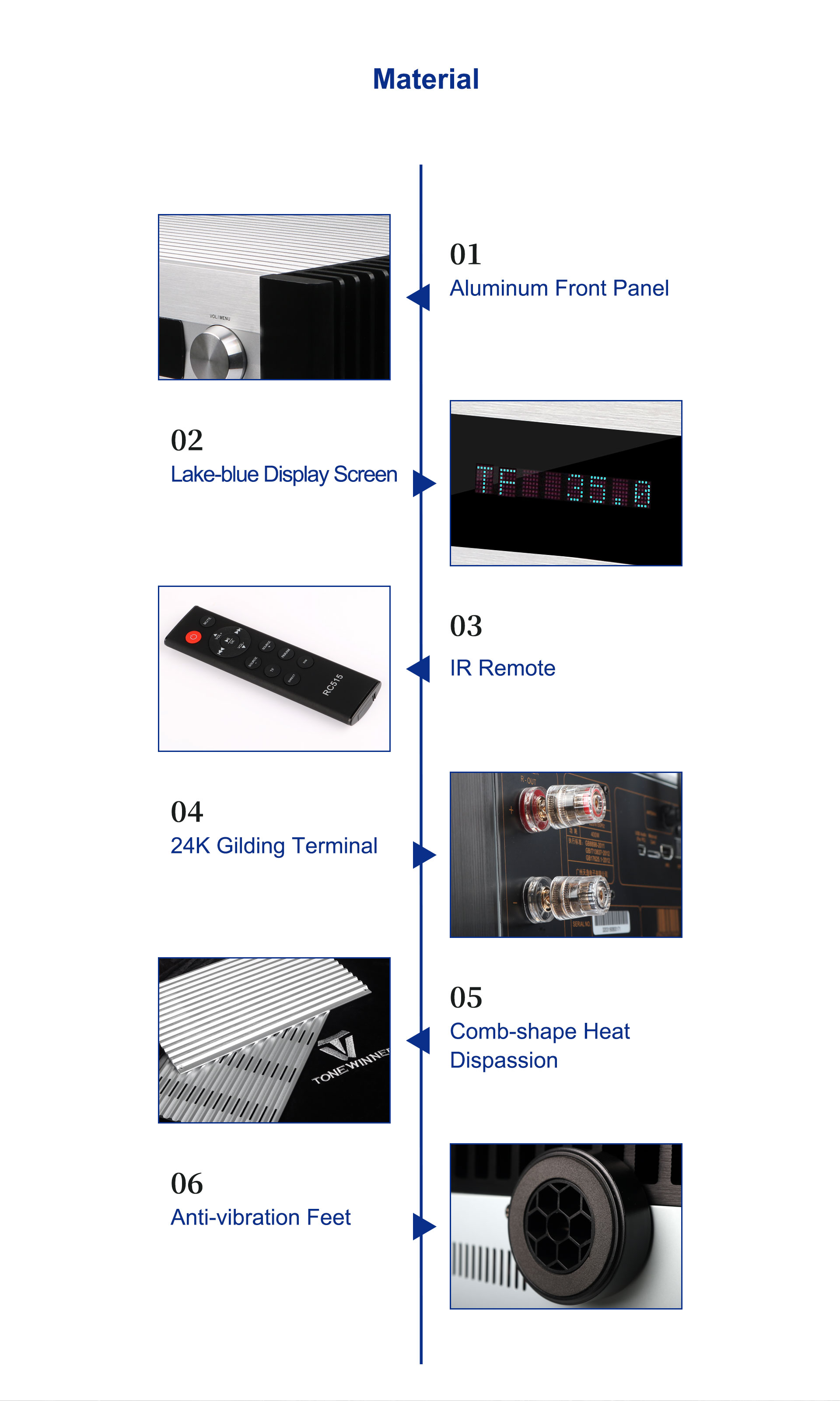

1. Внешний дизайн
Корпус AD-86D из алюминиевого сплава выполнен в классическом черном и серебристом цветах и анодирован, чтобы поверхность оставалась полированной и яркой для длительного срока службы. Передняя панель плавно изогнута в форме буквы V и украшена экраном цвета озера. Ручки и кнопки на панели или пульте дистанционного управления сделаны и отполированы в хорошем цвете и текстуре. Элегантный линейный и изогнутый дизайн подходит для большинства комнат и вызывает положительные эмоции.
2. Внутренний дизайн
В части предварительного усилителя используется высококачественный операционный усилитель, а в части усилителя используются схемы дифференциального усиления и в общей сложности восемь мощных транзисторов Toshiba TTC-5200/TTA1943. Длинная цепь серводвигателя и соответствующая цепь отрицательной обратной связи используются для стабилизации работы машины, минимизации искажений и повышения производительности.
В общей сложности шесть фильтрующих конденсаторов адаптированы под машину и поддерживают до 57 400 емкостей, которые обладают хорошими характеристиками по значению сопротивления напряжению, значению термостойкости и значению емкости.
Двухканальный операционный усилитель OPA1678 от компании TI предлагает более высокую производительность на системном уровне по сравнению с устаревшими операционными усилителями, обычно используемыми в аудиосхемах. Он обеспечивает низкую плотность шума 4,5 нВ/√Гц и низкое искажение 0,0001% на частоте 1 кГц, что улучшает точность воспроизведения аудиосигнала. Он также обеспечивает размах выходного сигнала от «рейл-рейл» до 800 мВ при нагрузке 2 кОм, что увеличивает запас по уровню и максимизирует динамический диапазон.
NJW1194 — это 2-канальный электронный регулятор громкости с 4 входами и 1 выходом, переключателем стереоаудио и регулятором тембра. Он имеет характеристики с низким уровнем шума и низкими искажениями благодаря схеме резистивной лестницы. Он обеспечивает низкий выходной шум -117 дБВ (тип.), разделение каналов -120 дБ (тип.) и шаг 0,5 дБ для регулировки громкости высоких и низких частот.
Декодирующий чип AD-1955 от компании Analog Devices поддерживает 24-битные аудиоданные PCM с частотой дискретизации 192 кГц.
3. Основные характеристики
4. Звуковой эффект
AD-86D поддерживает широкий частотный диапазон для большинства музыкальных жанров и обеспечивает аналитическое звучание вокала и инструментов. Благодаря хорошему разделению каналов, независимо от классической или рок-музыки, AD-86D даст вам яркие высокие частоты, раздутые средние частоты и звуковые басы.
